Esercizi sulle ombre

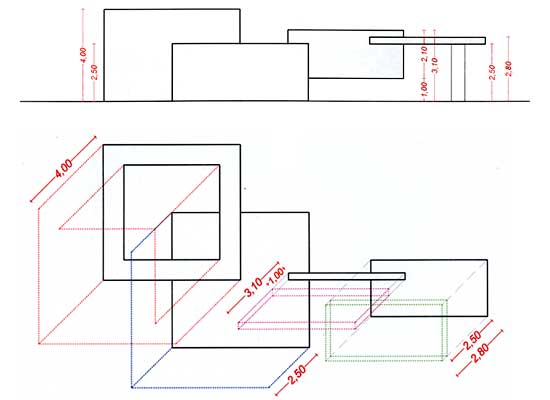

Costruzione della proiezione dei punti e degli spigoli delle superfici sul piano 0 di appoggio dell'oggetto.

Stabilita la direzione della luce in pianta (qui 45) si assume la distanza di proiezione del punto misurata lungo la direzione della luce, pari alla distanza del punto dal piano 0 di appoggio.
